Immagini del prodotto
Specifiche tecniche
Marchio: NI

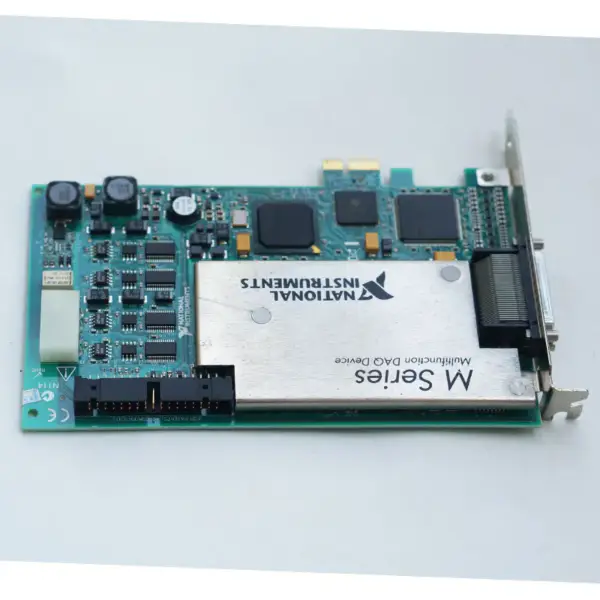

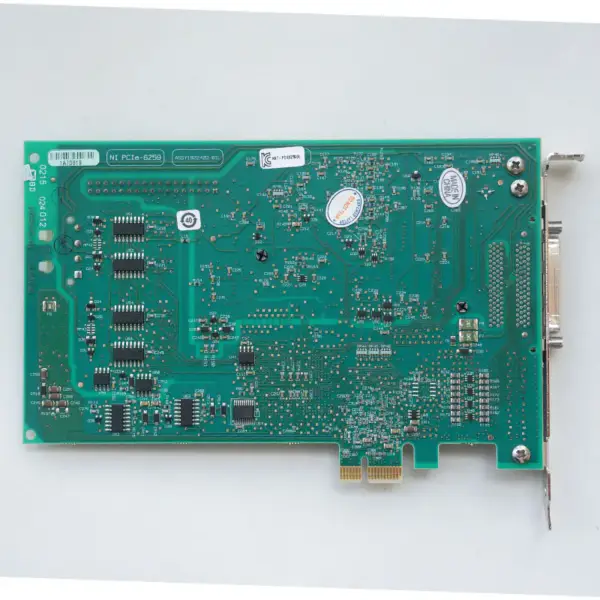

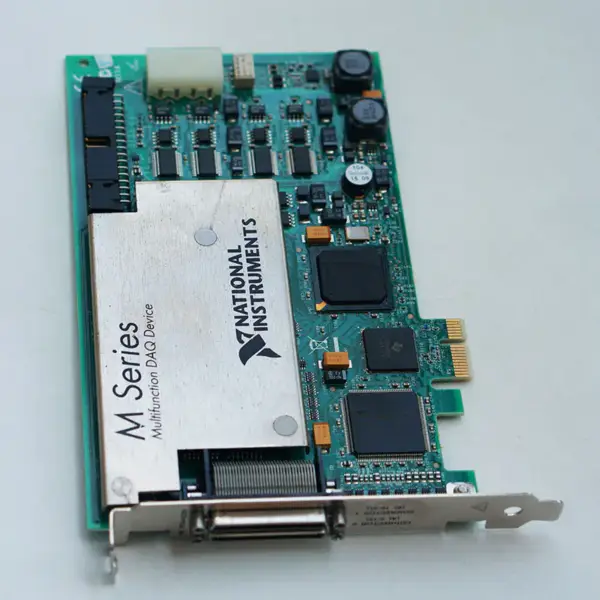

Modello: PCIe-6259
Numero di canali: 16 differenziali o 32 single ended
Risoluzione ADC: 16 bit
DNL: nessun codice mancante garantito
Frequenza di campionamento
Canale singolo massimo: 1,25 MS/s
Massimo multicanale (aggregato): 1,00 MS/s
Minimo: Nessun minimo
Risoluzione temporale: 50 ns
Precisione di temporizzazione: 50 ppm della frequenza di campionamento
Accoppiamento in ingresso: DC
Campo di ingresso: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V,±10 V
Tensione massima di lavoro per gli ingressi analogici (segnale + modalità comune): ±11 V di AI GND
CMRR (da CC a 60 Hz): 100 dB
Impedenza di ingresso (dispositivo acceso)
Da AI+ a AI GND >10 GΩ in parallelo con 100 pF
AI- a AI GND >10 GΩ in parallelo con 100 pF
Impedenza di ingresso (dispositivo spento)
AI+ a AI GND 820 Ω
AI- a AI GND 820 Ω
Impedenza di ingresso
Diafonia (a 100 kHz)
Canali adiacenti -75 dB
Canali non adiacenti -95 dB
Larghezza di banda per piccoli segnali (-3 dB): 1,7 MHz
Dimensione FIFO di ingresso: 4.095 campioni
Memoria dell'elenco di scansione: 4.095 voci
Trasferimenti di dati
PCI/PCI Express/PXI/PXI Express: DMA (scatter-gather), interrupt,
I/O programmato
USB: Flusso di segnale USB, I/O programmato
Protezione da sovratensione per tutti gli ingressi analogici e i canali di rilevamento
Dispositivo su ±25 V per un massimo di quattro pin AI
Dispositivo spento ±15 V per un massimo di quattro pin AI
Corrente d'ingresso in condizione di sovratensione: ±20 mA massimo/pinello AI
Condizione:Usato
