La versione semplificata ha due interfacce PCI in meno e una porta di rete.

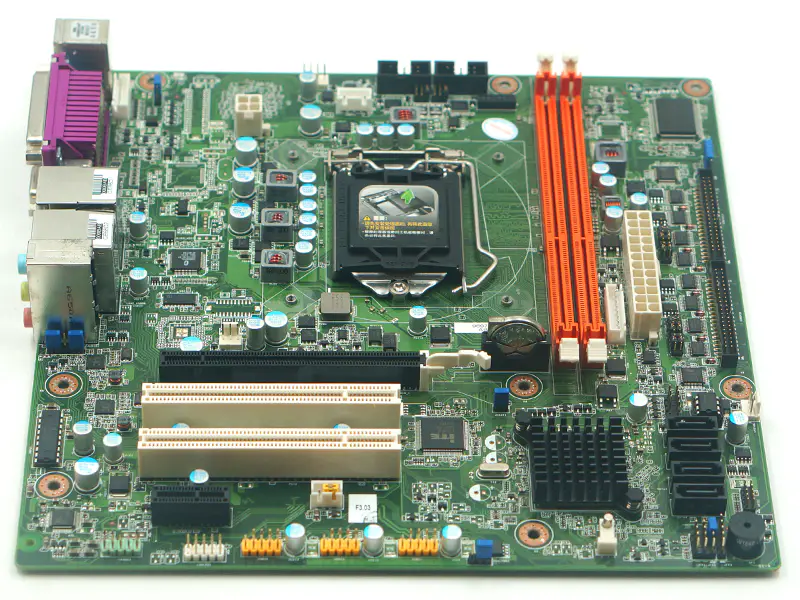

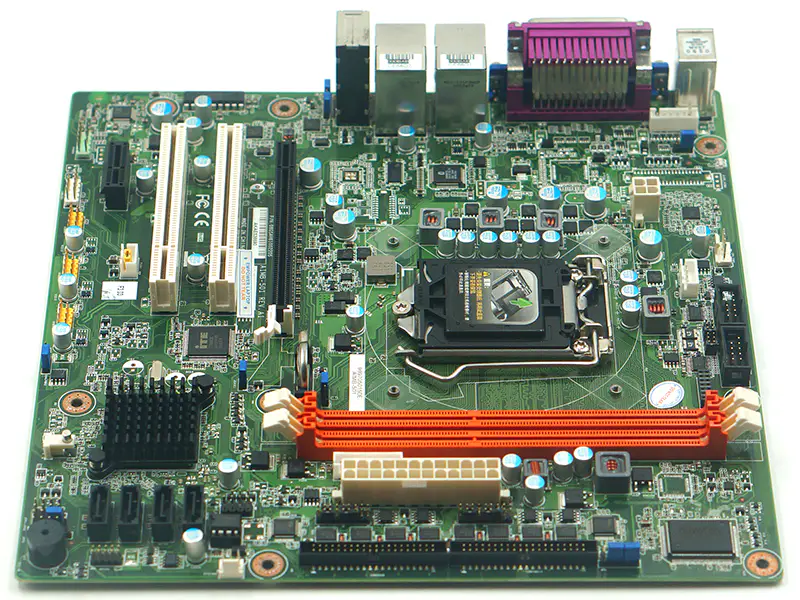

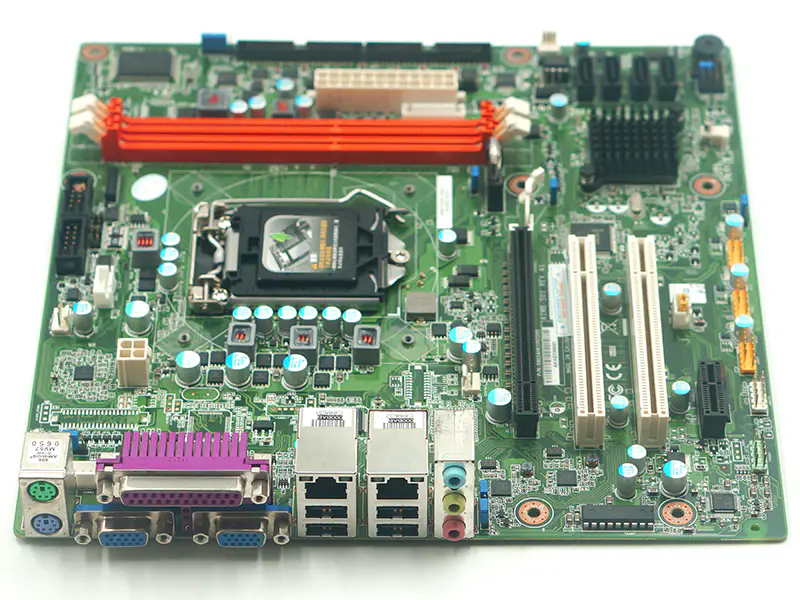

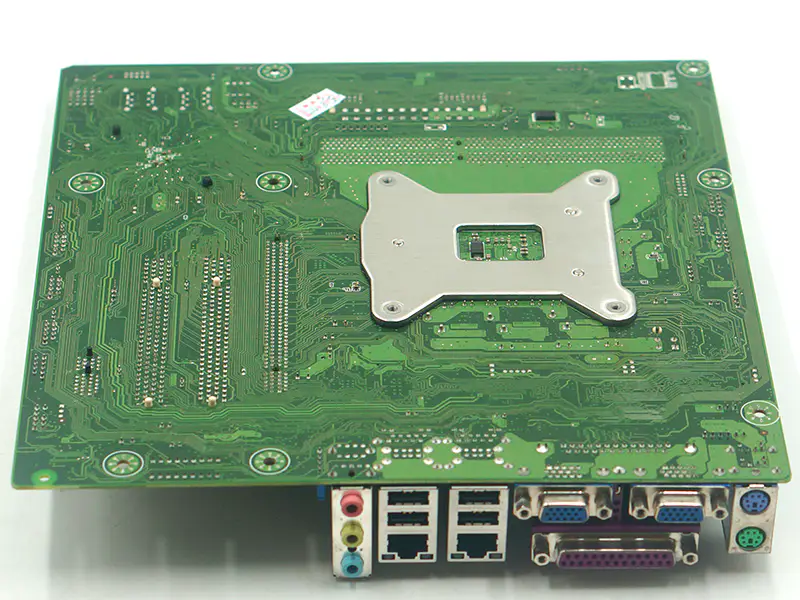

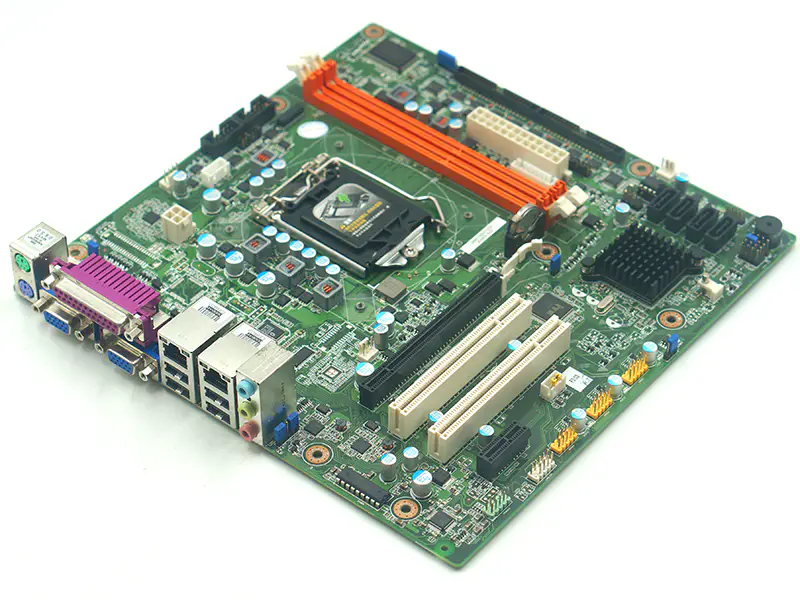

Immagini per AIMB-501G2-KSA1E AIMB-501 REV:A1 (versione completa)

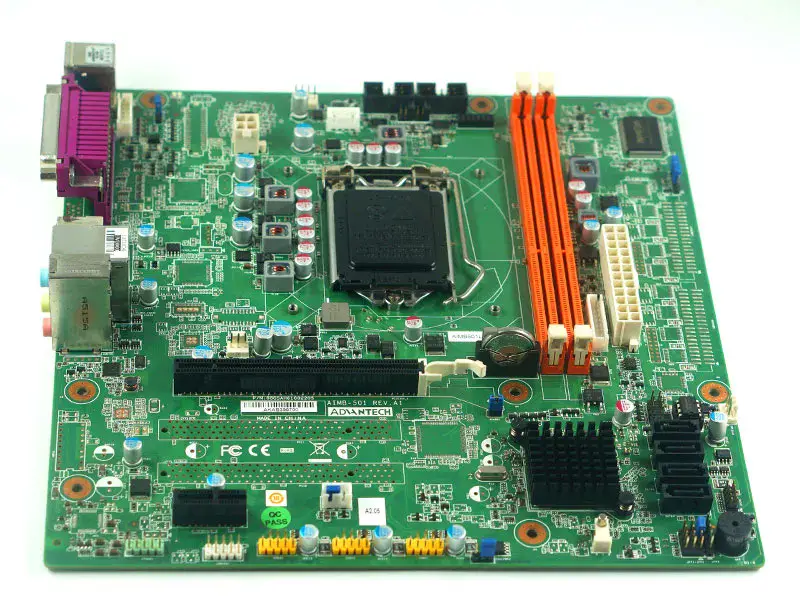

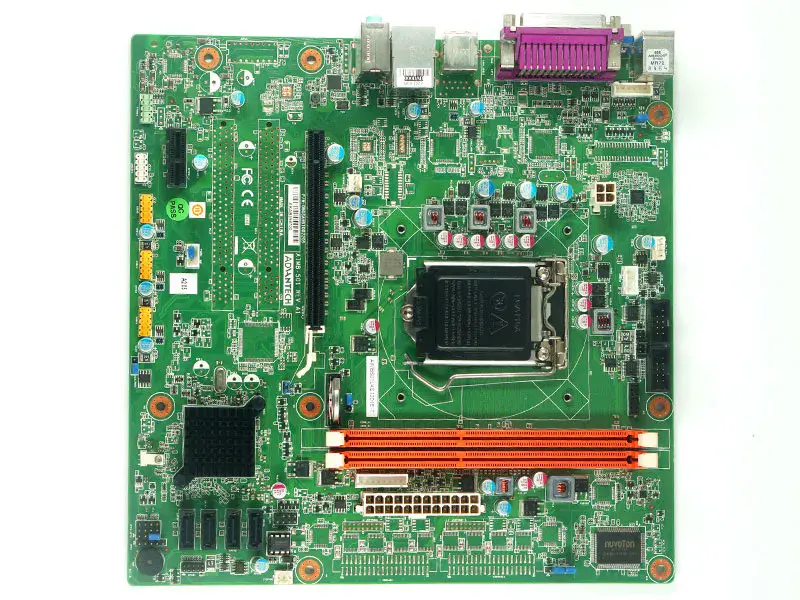

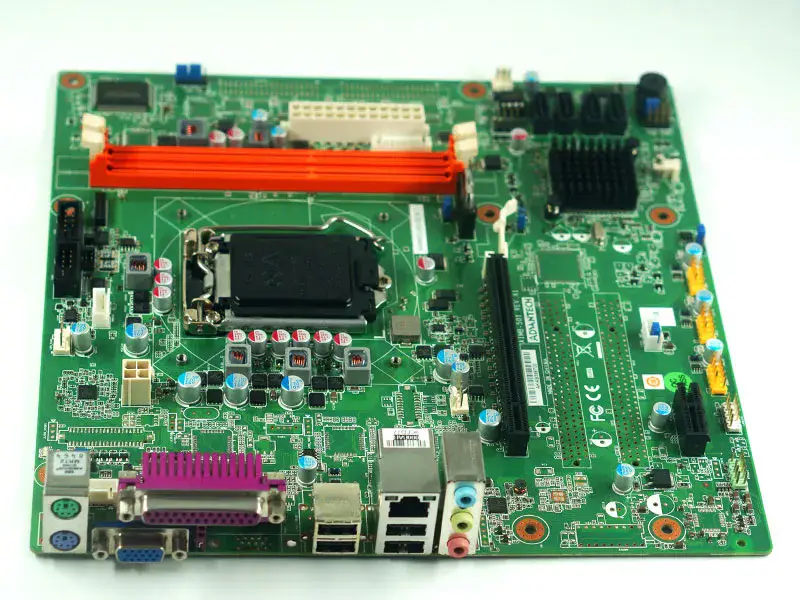

Immagini per AIMB-501L-KSA1E AIMB-501 REV:A1 (Versione semplificata)
Specifiche della scheda madre
Tipo: scheda madre industriale integrata
Nome della marca: Advantech
Numero di modello: AIMB-501L-KSA1E
Luogo di origine: Taiwan, Cina
Controller: Intel HD Graphics
DDI (HDMI/DVI/Porta display): DVI: 1920 x 1200 @ 60Hz (opzionale)
Motore grafico： Supporto DirectX 10.1 e OpenGL 3.0
Memoria grafica: 1GB massimo di memoria condivisa con 2GB o più di memoria di sistema installata
VGA: fino a 2048 x 1563 @ 60Hz
Fattore di forma: Micro ATX
Porta COM: 2 (1 x RS232, 1 x RS232/ 422/ 485)
GPIO: GPIO a 8 bit
Tastiera: 1
LPT: 1
Ventilatore intelligente: 3
TPM: Opzionale
USB2.0: 10
Supporto ECC: No
Massima. Capacità: 16 GB
Presa di memoria: 2 DIMM a 240 pin
Tecnologia di memoria: DDR3 1066/1333 MHz
BIOS del processore: AMI EFI 64Mbit
Chipset Intel H61 PCH
Numero del nucleo: 2 / 4
CPU: Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
TDP DELLA CPU: 95W/ 65W
Frequenza: 2,5GHz ~ 3,4 GHz
Cache L3: 2 ~ 8 MB
SATA: 4 x SATAII (velocità massima di trasferimento dati 300 MB/s)
Sistema operativo Linux: Sì
Sistema operativo Microsoft Windows: Sì
Sistema operativo SUSIAccess: Sì
Batteria al litio 3 V / 200 mAh
Connettore: ATX24P
Consumo di energia (a pieno carico)： 1,72A a 5V / 1,02A a 3,3V / 5,61A a 12V / 0,27A a 5Vsb / 0,16A a -12V
Consumo di energia (inattivo)： 1,39A a 5V / 0,96A a 3,3V / 0,63A a 12V / 0,16A a 5Vsb / 0,15A a -12V
Tipo di alimentazione: ATX
Connettore Ethernet: RJ45 x 1
Controllore Ethernet: GbE1: RTL8111-VL
Velocità Ethernet: 10/ 100/ 1000 Mbps
Interfaccia audio: Audio HD
CODEC audio: Realtek ALC892, audio ad alta definizione (HD)
Connettore audio: 2 (Line-in, Line-out, Mic-in)
Timer WatchDog: Sì
PCI Express x 1: 1
PCI Express x 16：1
Dimensioni (mm)：244 x 244 mm
Peso: 1,2 kg (2,64 lb), peso della confezione totale
Condizioni: usato, testato
