| Meccanico |
| Formato |

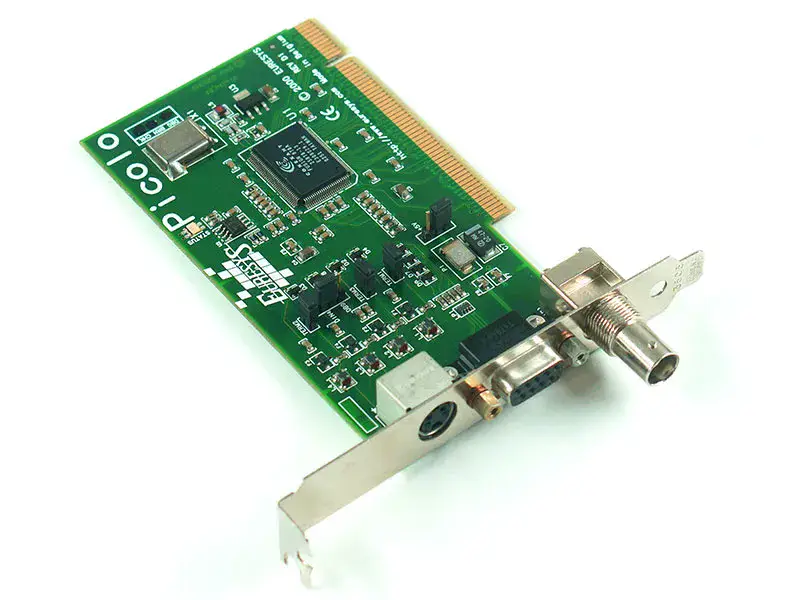

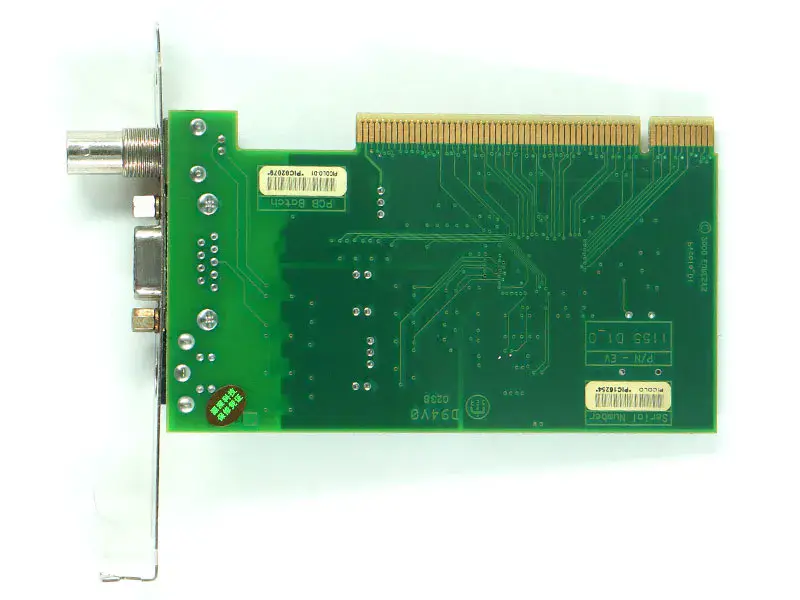

Profilo standard, mezza lunghezza, 32 bit Scheda PCI convenzionale |
| Dimensioni |
L 120,90 mm x H 69,83 mm |
| Bus host |
| Standard |
PCI 32 bit, 33 MHz, segnalazione a 5 V |
| DMA |
32 bit |
| Consumo di energia |
Max. 1 W (200 mA @ +5V), esclusa l'uscita di alimentazione I/O |
| Ingressi telecamera/video |
| Standard di interfaccia |
NTSC-M, PAL-B/G, RS-170, CCIR |
| Connettori |
- VIDEO 1: connettore BNC femmina sulla staffa per ingresso video composito
- S-VIDEO: connettore femmina mini-DIN a 4 pin sulla staffa per l'ingresso video dei componenti.
- DB9: connettore femmina sub-D a 9 pin sul supporto
- Interno: Connettore maschio schermato a 10 pin sul PCB
|
| Resistenza di terminazione |
Selezionabile tramite i ponticelli sul PCB |
| Risoluzione nativa |
Pixel quadrati, risoluzioni broadcast e personalizzate |
| Frequenza dei fotogrammi |
Fino a 25/30 immagini al secondo, 50/60 campi al secondo |
| Numero di telecamere |
3 |
| Numero di telecamere (a pieno regime) |
1 |
| Consegna video |
| Formato video raw |
Formati colore planari, confezionati, YUV e RGB |
| Risoluzione video consegnabile (SD) |
Formati immagine frame, field, CIF, QCIF e personalizzati |
| Ingressi e uscite generici |
| Numero di linee |
4 linee di I/O (IO) |
| Connettori |
- DB9: connettore sub-D femmina a 9 pin sul supporto
- INTERNO: header a 10 pin a doppia fila da 0,1″ schermato sulla scheda.
|
| Utilizzo |
IO per uso generale |
| Specifiche elettriche |
IO: linee di I/O compatibili con TTL |
| Software |
| Sistema operativo del PC host |
- Microsoft Windows 10, 8.1, 7 per architetture di processori x86 (32-bit) e x86-64 (64-bit)
- Linux per architetture di processori x86 (32 bit) e x86-64 (64 bit)
Fare riferimento alle note di rilascio per i dettagli |
| API |
- Librerie binarie MultiCam a 32 e 64 bit (Windows e Linux), per compilatori C/C++ conformi a ISO
- Filtri DirectShow a 32 e 64 bit (solo Windows), per compilatori Microsoft Visual C++
|
| Condizioni ambientali |
| Temperatura ambiente di esercizio |
Da 0 °C a +50 °C / da +32 °F a +122 °F |
| Umidità dell'aria ambiente di funzionamento |
Da 10% a 90% RH senza condensa |
| Temperatura dell'aria ambiente di stoccaggio |
Da -20 °C a +70 °C/ da -4 °F a +158 °F |
| Umidità dell'aria ambiente di stoccaggio |
Da 10% a 90% RH senza condensa |
| Certificazioni |
| Norme elettromagnetiche - EMC |
- Direttiva EMC 2004/108/CE del Consiglio europeo
- Regola FCC degli Stati Uniti 47 CFR 15
|
| EMC - Emissione |
- EN 55022:2010 Classe B
- FCC 47 Parte 15 Classe B
|
| EMC - Immunità |
- EN 55024:2010 Classe B
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-6
|
